华为在 2026 年 5 月推出的122.88TB 企业级 SSD（LC560 AI SSD / 部署于 OceanStor Pacific 9926 与 OceanDisk 1800），在半导体和 AI 基础设施领域引发了巨大震动。 从系统架构师与安全分析师的视角来看，这并非传统的"晶圆制程突破"，而是一次典型的**"以先进封装换制程、以系统级工程对冲地缘政治制裁"**的教科书级突围。
以下是针对该事件的深层技术与商业逻辑解读：
一、 技术核心：什么是 DoB（Die-on-Board）封装？

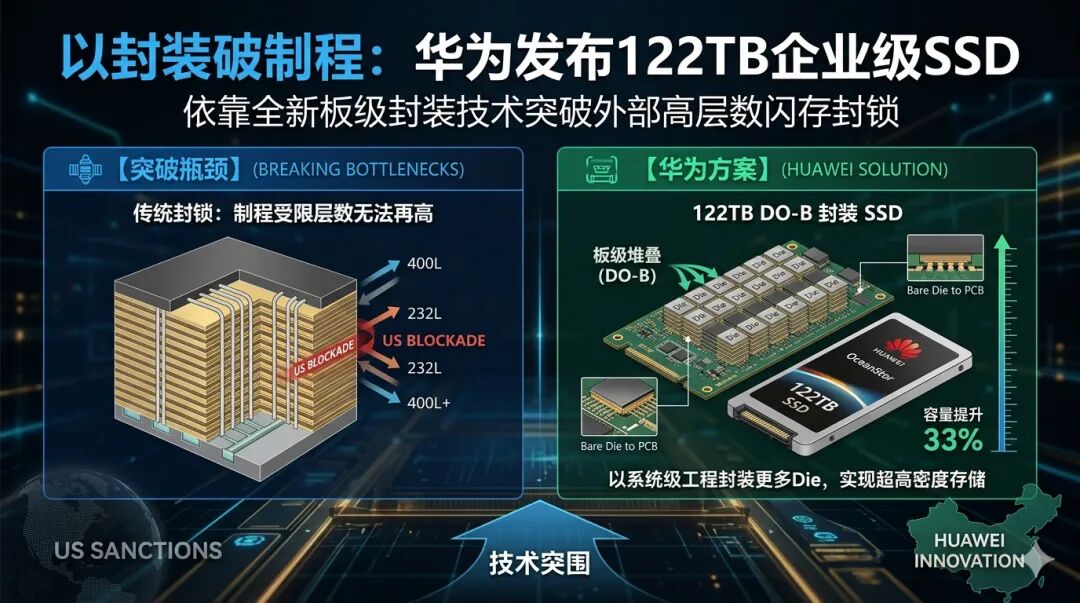

传统 SSD 的制造逻辑是：闪存厂（如三星、美光）将 3D NAND 晶圆切割成裸芯片（Die），通过多层堆叠后放入 TSOP 或 BGA 管壳内进行封装，做成我们常见的颗粒，最后再由固态硬盘厂商焊接在 PCB 主板上。 华为由于制裁，无法获取美光或三星等超过 400 层的先进 3D NAND 芯片。国内主力供应商长江存储（YMTC）虽然拥有 Xtacking 4.0 架构，但制程受到设备限制，量产层数处于 232 层阶段。如果直接采用传统封装，受限于 BGA 颗粒的物理体积与引脚密度，单盘容量根本无法做到 100TB 以上，在 AI 数据中心的高密部署中将处于严重劣势。 华为的解法是直接干掉传统中间封装，采用晶圆级/板级先进封装技术DoB（Die-on-Board）：
- •直连 PCB：跳过 BGA 封装颗粒阶段，直接将测试合格的物理裸芯片（Bare Die）通过高精度贴片工艺，直接贴装、堆叠并互连在 SSD 的主 PCB 板上。
- •物理指标提升：该工艺成功将容量密度（Capacity Density）提升了 33%。
- •缩短物理互连：裸片直连大幅缩短了引脚间的走线距离，降低了寄生电容与电感，理论上提高了高频信号的完整性。
二、 架构师视角的底层挑战：热、信号与良率
在极小的盘体空间内塞入如此多密集的裸片，必然面临严苛的物理极限挑战：
1. 热管理（Thermal Management）
闪存芯片在高速并发读写（特别是 QLC 颗粒）时发热量巨大。传统 BGA 封装内部有基板和塑封料分担热传导，而 DoB 直接将热量堆积在 PCB 及紧密堆叠的 Die 之间。华为必须在 OceanDisk 的系统层面上，配合高度定制的导热界面材料（TIM）和数据中心强迫对流风道，才能压制住百 TB 级高密闪存的"热岛效应"。
2. 信号完整性（Signal Integrity）与良率损耗
数十个甚至上百个 Die 直接在 PCB 上进行高密度 Wire Bonding（引线键合）或 TSV（硅通孔）级的互连，任何一个 Die 损坏或一次焊接失误，都可能导致整块主板报废。这需要极高的测试良率（Known Good Die, KGD）筛选机制。
三、 突破传统存算架构：近存计算（Near-Memory Computing）
值得高度关注的是，华为在这颗 SSD 的主控芯片（Controller）中，直接集成了一个专用的 AI 加速单元（AI Acceleration Unit）。
近存计算：传统架构中，AI 训练/推理时需要将海量数据集从 SSD 经由 PCIe 总线读取到系统内存（DRAM），再送入 GPU/算力芯片，频繁的数据搬运导致了严重的"功耗墙"与"带宽墙"。 华为通过在主控内部内置 AI 算力，直接在存储层对数据进行预处理、过滤和格式转换。官方数据显示，这一设计将数据传输能耗骤降了 80%。
四、 商业与地缘政治战略影响
1. 对冲半导体设备与制程制裁
美国工业和安全局（BIS）的出口管制核心一直卡在"前端制程设备"（如光刻机、刻蚀机）。华为用实际行动证明：当晶圆前端制程演进受阻时，通过后端"系统级封装（SiP）"与"板级集成创新"，同样能制造出媲美甚至超越国际主流规格的系统级产品。
2. 国内 AI 算力集群（如 Atlas 350）的最后一块拼图
在大模型（LLM）训练与多模态推理中，Checkpoint（模型检查点保存）和海量数据集的吞吐对存储有着变态的要求。在 Nvidia H200 禁售、甚至 RTX 5090D 受到围堵的 2026 年，国内科技企业只能被迫"全面国产化"。华为 122TB 存算一体 SSD 的量产，填补了国内超大规模 AI 算力集群（如 CloudMatrix）在百 TB 级超高密存储节点上的空白。
3. 全球存储供应链的潜在剧变
虽然 Kioxia、三星等巨头已在测试 245TB 的传统制程 SSD，但华为通过 DoB 封装和国内 YMTC 颗粒的组合，已经成功缩短了代差。一旦华为 DoB 工艺的良率和成本在 2026 年下半年走向大批量产，西方三大闪存巨头（美光、SK海力士、三星）在中国企业级与超大规模数据中心市场的份额面临被加速蚕食的风险。
五、 总结
华为的 122TB DoB SSD 是典型的逼出来的创新。它不依赖西方绝对垄断的 400 层+ 前端晶圆制造技术，转而依靠自主的封装工程、深厚的存储主控芯片设计能力，在系统层面上瓦解了制裁链条。对于整个信息安全与信创产业而言，这提供了一个非常重要的闭环示范：系统设计层面的"创造力"，在一定程度上可以转化为打破技术封锁的战略杠杆。
